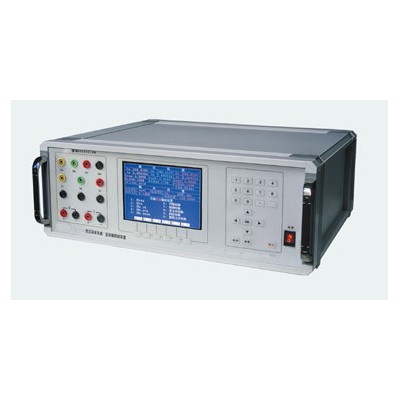

HN8001A三相交直流指示仪表，电测仪表检定装置

交直流指示仪表检定装置报价 本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006等的要求而设计的三相0.05(0.1)级表源一体化装置。装置中表的核心技术用的是数字处理器（DSP）和16位高速模数转换器组成的高工频交流；源的部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波源。装置具有高、工作可靠、操作方便灵活等特点。

装置在检定接线为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。

交直流指示仪表检定装置报价 主要功能及特点

2．1 可半自动或手动检验电力中工频电表（电压表、电流表、功率表、表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。

2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、、幅度以及谐波对基波的相位均可程控。

2．3 功放的工作频带为40H_{Z～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。}

2．4 设有RS-232接口。通过机（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和。

2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。

2.6 可按电能表检测负荷点或自选点进行电能表校验。

 技术参数：

交流电压量程：57.7V，100V，220V，380V，500V 　每档输出容量：　20VA；

      交流电流量程：0.5A，1A ，2.5A，5A，10A，20A　 大输出容量　20VA；

      交流电压、电流调节范围：0～123%， 调节细度 5×10－5；

      工频交流电压、电流、有功功率准度：0.05% FS；

      无功功率的准度：0.1% FS；

      电流对相电压的相位准度：0.050；

      频　率　　调节范围：45～65HZ， 调节细度 0.001HZ，调定值准度 5×10－5；

      相　位　　调节范围：0～359.990，调节细度 0.010；

      交流电压、电流输出波形失真度：≤0.3%；

      交流电压、电流及功率输出稳定度： ≤0.01% FS/100s；

      谐波2～21次，幅度0～20%，次谐波相位细度0.010·N（N为谐波次数）；

      直流电压量程：75、150、300、500V，每档输出容量100mA；

      直流电流量程：0.5、1、2.5、5、10、20A ，大输出容量20VA；

      直流电压、电流调节范围0～120% FS，调节细度5×10－5；

      直流电压、电流输出稳定度：U:≤0.01% FS/100s,I: ≤0.02% FS/100s（峰－）；

      直流电压调定值准度：量程的0.05% FS；

      直流电流调定值准度：量程的0.1% FS；

3、HN8002A交流采样变送器校验装置

功能简介：

主要是用于交流采样装置以及电测量变送器的检验，

功能特点：

1．交流采样变送器校验装置能够自动检验出电力系统交流采样装置以及电测量变送器存在的一些误差，变送器输出的直流电压中的纹波含量以及响应时间等。

   2．交流采样变送器校验装置中能够生成2～31次谐波的畸变波，其中谐波个数、次数、幅度等对于基波的相位是可以进行程控的。适合现场校验交流采样器和电测量变送器。

技术参数：

1、电压量程：57.7V、100V、220V，

      每相输出容量：10VA；

   2、电流量程：1A、5A，

      每相输出容量：10VA；

   3、电压、电流调节范围：0～120%，

      调节细度：5×10 ；

   4、频　率   调节范围：45～65Hz，

      调节细度：0.001Hz，

      调定值准度：5×10 ；

   5、相　位   调节范围：0～359.99°，

      调节细度：0.01°；

   6、电压、电流、功率测量准度：0.05%；

4、HN8001D型 多功能交直流仪表校验台

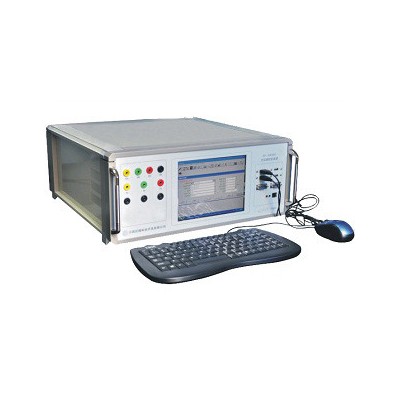

本装置由程控三相校表源、直流标准源、0.05级（0.02级）三相采样式多功能标准表以及配有校表和管理软件的计算机组成。装置的技术指标符合和行业的相关标准与检定规程。校表源输出稳定、安可靠、使用方便，标准表准稳定，功能齐，一表多用。

主要功能及特点

   1．检定0.2级（0.1级）及以下交流仪表、直流仪表、电能表、谐波测量仪表等。
   2．本装置配用标准表，带有准度的数字/频率变换器（DFC），标准脉冲输出的频率达2MHz。通过计算机控制，能实现电能表的自动检定。
   3．装置的下述技术指标，可以实现自检（配用的标准表具有有效的合格证书）
    A．装置输出的电压、电流、单、三相功率稳定度；
    B. 输出电压、电流的失真度；
    C．三相电压对称度，三相电流对称度；

主要技术指标

交流输出电压、电流
  ·电压量程（V）
        10、20、50、100、200、400、800；
  ·电流量程（A）
        0.1、0.25、0.5、1、2.5、5、10、
        25、50、100；
  ·调节范围  0～120%
             (800V电压、100A电流除外)；
  ·调节细度　 0.005%；
  ·输出电压、电流、功率稳定度≤0.01%/60s；
  ·每相电压大输出容量　   50VA；
  ·每相电流大输出容量　   100VA；
  ·正弦波输出时失真度　　　 ≤0.3%。
基波移相
  ·分相移相以UA为参考，UB、UC和IA、IB、IC
皆可对 UA作0.00°～359.99°移相；
  ·电流对相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的
三相不平衡输出；
  ·准度 　     ±0.2°。
输出频率
  ·调节范围　    45～65Hz；
  ·调节细度　    0.001Hz；
  ·调定值准度　0.01Hz。
畸变波输出
  ·谐波次数　   2～31次；
