HN8001A三相交直流指示仪表检定装置，多功能电测仪表检定装置

产品概述

本产品是按照国检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、
JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307－2006的要求而设计的
三相 0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器
组成的高工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、
畸变波信号源。 本装置模拟量输出和模拟量输入的量程，充分考虑了GB/T13729－92、
DL/T630－1997和JJG126－95规程中的优先和非优先采用值。     采用6.5英寸TFT彩色屏,
显示清晰亮丽。装置具有高、工作稳定可靠、操作方便灵活等特点。  主要功能及特点
1．可自动检验电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，
变送器    输出直流电压（电流）中的纹波含量和响应时间等。
2．可半自动校验多种指示仪表和多功能数显仪表的电压、电流、功率、功率因数、频率等电量。
3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4．在测量电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60kHz工作频率的数
字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确 度也能保证为0.05级 。
因此，

本装置实为一台融电测量变送器、交直流电表、电能表（选项）三大检测功能为一体的
高、高稳    定度的标准装置。
采用大规模可编程逻辑电路（FPGA），结构简单，可靠性高，长期稳定性好。
采用国际ARM技术和先进的双磁芯零误差补偿互感器新技术。.
采用高大功率密运放，双重输出保护，使输出信号具有高保真、高抗冲击的能力。
内置高电压、电流、频率、相位、功率、电能标准，PID调节输出，确保整个校验的。
彩屏中文菜单方式，键设计布置，操作简便。
★ 主要技术指标
输出工频电压：
输出范围：    0V ~ 1000V
 额定电压量程：50V、100V、200V、400V、800V
 准确度：      各额定量程  0.05 ~ 1.20   年不确定度：0.1级、0.05级
输出功率：    各额定量程  满度  输出时 ，输出功率不小于20W
输出工频电流：
输出范围：    0A ~ 24A（40A）
额定电压量程：0.5A、1.0A、2.5A、5A、10A、20A
准确度：      各额定量程  0.05 ~ 1.20   年不确定度：0.1级、0.05级
输出功率：    各额定量程  满度100  输出时 ，输出功率不小于20W
输出频率：
频率范围：45Hz ~ 65Hz            频率分辨率：0.001Hz               准确度： 0.01Hz
输出相位：
输出范围：0.00 °~359.99 °        输出准确度：0.1°
输出功率：
输出功率范围：额定电压量程与额定电流量程任意组合
 输出准确度：  在各额定功率量程范围符合0.1、0.05 级准确度
★ 其它
工作电源：   220V±10%，   50Hz±5%；
使用环境：   温度20℃±10℃，  相对湿度≤85%RH；

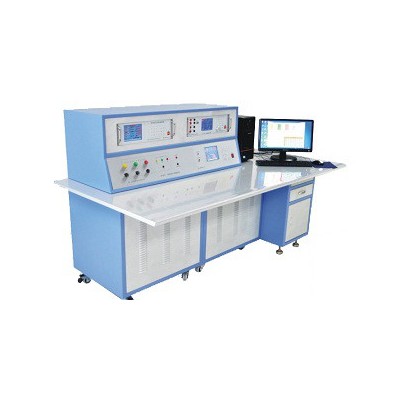

HN8001D型 多功能交直流仪表校验台

本装置由程控三相校表源、直流标准源、0.05级（0.02级）三相采样式多功能标准表以及配有校表和管理软件的计算机组成。装置的技术指标符合和行业的相关标准与检定规程。校表源输出稳定、安可靠、使用方便，标准表准稳定，功能齐，一表多用。

主要功能及特点

   1．检定0.2级（0.1级）及以下交流仪表、直流仪表、电能表、谐波测量仪表等。
   2．本装置配用标准表，带有准度的数字/频率变换器（DFC），标准脉冲输出的频率达2MHz。通过计算机控制，能实现电能表的自动检定。
   3．装置的下述技术指标，可以实现自检（配用的标准表具有有效的合格证书）
    A．装置输出的电压、电流、单、三相功率稳定度；
    B. 输出电压、电流的失真度；
    C．三相电压对称度，三相电流对称度；

主要技术指标

交流输出电压、电流
  ·电压量程（V）
        10、20、50、100、200、400、800；
  ·电流量程（A）
        0.1、0.25、0.5、1、2.5、5、10、
        25、50、100；
  ·调节范围  0～120%
             (800V电压、100A电流除外)；
  ·调节细度　 0.005%；
  ·输出电压、电流、功率稳定度≤0.01%/60s；
  ·每相电压大输出容量　   50VA；
  ·每相电流大输出容量　   100VA；
  ·正弦波输出时失真度　　　 ≤0.3%。
基波移相
  ·分相移相以UA为参考，UB、UC和IA、IB、IC
皆可对 UA作0.00°～359.99°移相；
  ·电流对相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的
三相不平衡输出；
  ·准度 　     ±0.2°。
输出频率
  ·调节范围　    45～65Hz；
  ·调节细度　    0.001Hz；
  ·调定值准度　0.01Hz。
畸变波输出
  ·谐波次数　   2～31次；

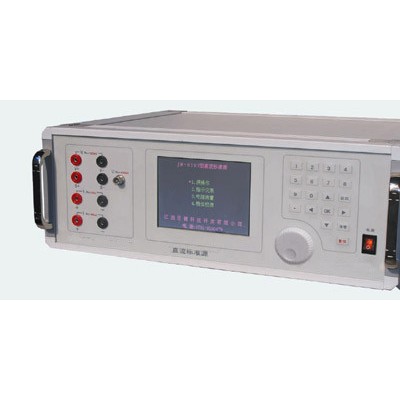

HN-8021多功能校准仪适用于检定、校验0.2 级以下电流表、电压表、电阻表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2 级以上电流表、电压表、电阻表。本校准仪具有模拟调节（电位器）和数字调节（键盘）两种幅值调节方式。
