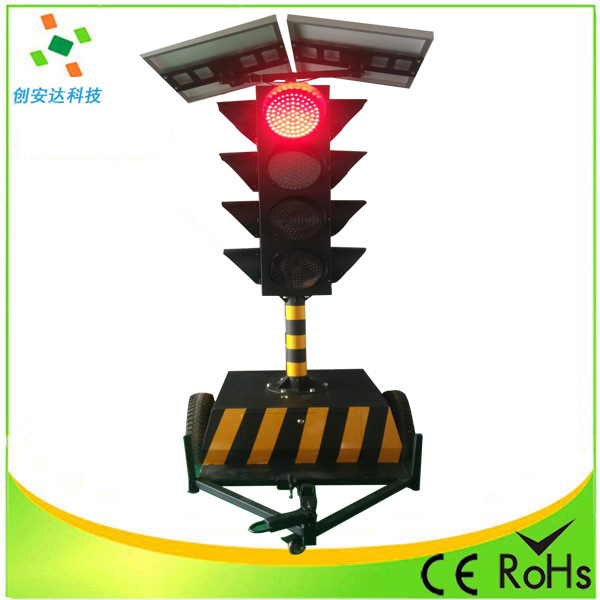

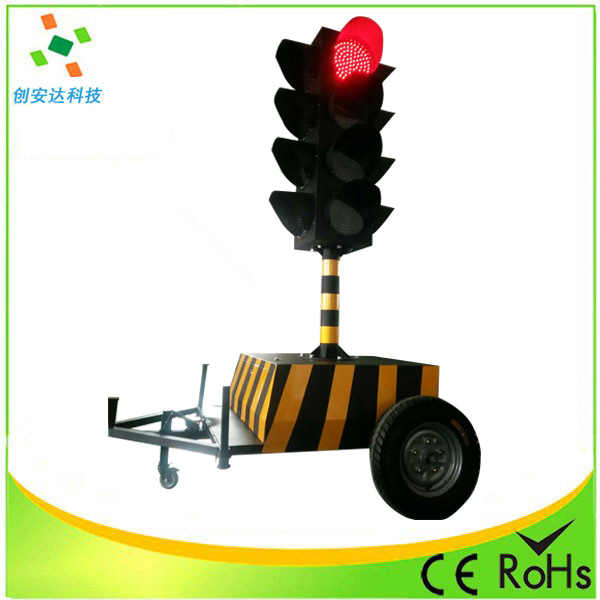

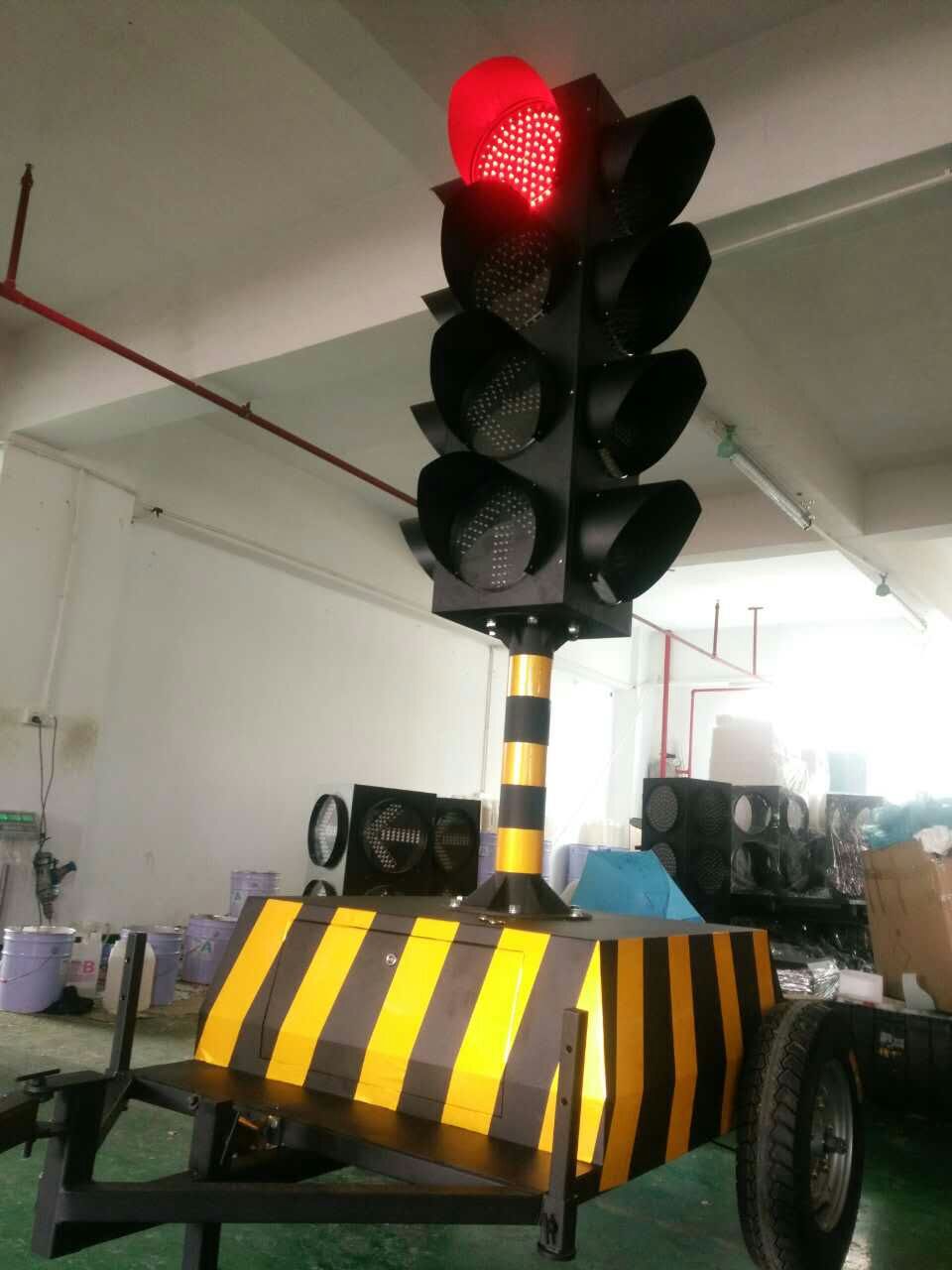

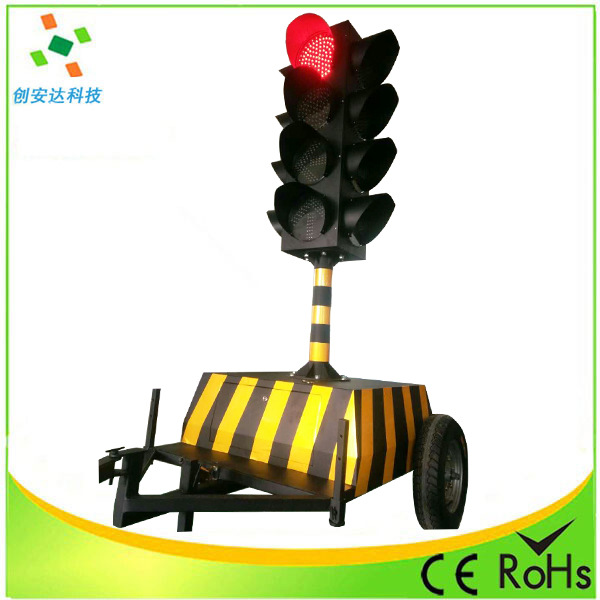

太阳能移动信号灯图片

太阳能移动信号灯结构

移动式灯箱的结构由：手拉杆、户外防水箱、蓄电池、信号控制系统、????100刹车轮组成；

B、信号灯可升降式主杆：

信号灯可升降式主杆由：上法兰盘、下法兰盘、上固定杆、下固定杆、钢丝绳子、齿轮和手柄组成；

C、红绿灯一体化灯箱：

红绿灯一体化灯箱由：四面防水灯箱、亚克力透镜、LED灯板、驱动板灯、遮阳板组成

D、太阳能发电光伏板：

太阳能发电光伏板由：太阳能电池板、安装支架组成；

1：先把一体化灯箱底部的两根线电缆先穿入可升降式主要杆上法兰盘，然后从下法兰盘把电线拉出来，其次用配套好的4个M14×40的螺丝先固定还一体话灯箱和升降杆；（注：连接时，小心不要压断电缆线）：

2：安装可移动底座和步一之间的连接（连接是先将两个电缆线伸进可移动灯箱里边，注意不要压电缆线，升降手柄放在手拉杆面）然后用4个配套好的M14×40的螺丝把固定好底座；

3：安装一体化灯箱上的12片遮阳板；

4：然后安装太阳能电池，太阳能电池安装支架留有两个????12通控，安装时只需要把配置好的两个M12的螺丝固定在一体化灯箱上即可，安装好后请将太阳能板的电源线插到一体化灯箱顶部的航空接头，然后固定好（这里值得注意的是，正常使用时太阳能电池板必须朝南方向；根据实际情况调整好太阳能板的上下角度）

5：步一到步四安装好后，把移动底座的上盖和侧面的小盖的螺丝打开，从控制面板的出线口内穿入一根小铁丝，然后把两根电缆线拉上来，然后按航空接头的针控4位对4位对接，5位对5位对接**可以了。

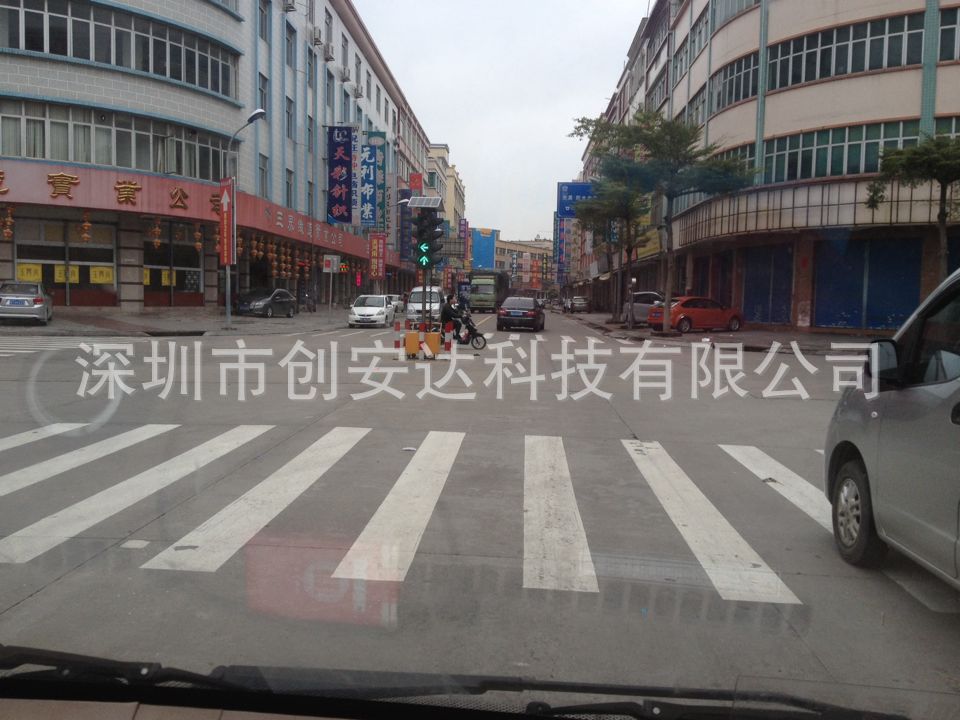

下图为创安达公司客户使用实列展示：
