| 电机功率 | 多种 |
|---|---|
| 规格 | HL |
| 配套动力 | 见详情 |
| 用途 | 矿用 |
| 品牌 | 鼎煤 |
| 型号 | 风机 |
| 加工定制 | 是 |

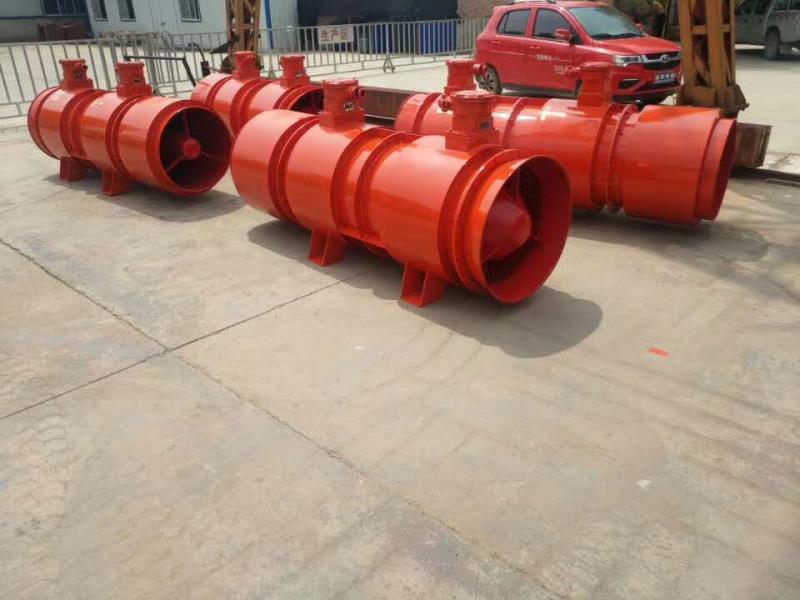

FD局部对旋通风机也叫SDS隧道射流风机、隧道风机、射流风机，广泛应用于水利大坝工程、公路、铁路、地铁等隧道的实际使用。
FD系列隧道风机技术性能参数表
| 序号 | 机号 | 转速r/min | 电机功率(KW) | 风量(m3/min) | 全压(Pa) | 高全压效率(%) | 高辐射噪音 | 外形尺寸 |
| 1 | 3.5/4.4 | 2900 | 2.2×2 | 126-204 | 760-1140 | 86 | 22 | 445×1120 |
| 2 | 4/2.2 | 2900 | 1.1×2 | 92-47 | 152-1707 | 86 | 22 | 560×1500 |
| 3 | 4/3 | 2900 | 1.5×2 | 111-56 | 172-1933 | 86 | 22 | 560×1500 |
| 4 | 4/4.4 | 2900 | 2.2×2 | 136-72 | 251-2156 | 86 | 22 | 560×1500 |
| 5 | 4/6 | 2900 | 3×2 | 115-86 | 351-2301 | 86 | 22 | 560×1500 |
| 6 | 5/8 | 2900 | 4×2 | 184-102 | 231-2203 | 86 | 22 | 700×1820 |
| 7 | 5/11 | 2900 | 5.5×2 | 200-100 | 220-2950 | 86 | 22 | 700×1820 |
| 8 | 5/15 | 2900 | 7.5×2 | 255-155 | 380-3524 | 86 | 22 | 700×1820 |
| 9 | 5.6/15 | 2900 | 7.5×2 | 274-124 | 354-3573 | 86 | 22 | 730×1800 |
| 10 | 5.6/22 | 2900 | 11×2 | 345-191 | 495-4518 | 86 | 22 | 730×1800 |
| 11 | 5.6/30 | 2900 | 15×2 | 395-250 | 700-4470 | 86 | 22 | 730×1800 |
| 12 | 6.3/30 | 2900 | 15×2 | 420-240 | 350-5150 | 86 | 22 | 820×2240 |
| 13 | 6.3/37 | 2900 | 18.5×2 | 486-236 | 513-5330 | 86 | 22 | 820×2240 |
| 14 | 6.3/44 | 2900 | 22×2 | 525-310 | 615-5463 | 86 | 22 | 820×2240 |
| 15 | 6.3/60 | 2900 | 30×2 | 590-320 | 760-5900 | 86 | 22 | 820×3000 |
| 16 | 7.1/60 | 2900 | 30×2 | 620-370 | 603-6624 | 86 | 22 | 920×2500 |
| 17 | 7.1/30 | 2900 | 15×2 | 493-270 | 450-5950 | 86 | 22 | 920×2500 |
| 18 | 8.2/74 | 2900 | 37×2 | 560-330 | 420-7100 | 86 | 22 | 1020×2642 |
| 19 | 8.2/60 | 2900 | 30×2 | 519-265 | 400-6600 | 86 | 22 | 1020×2642 |
| 20 | 8.2/90 | 2900 | 45×2 | 680-380 | 600-7600 | 86 | 22 | 1020×2642 |
| 21 | 8.2/110 | 2900 | 55×2 | 820-480 | 700-8300 | 86 | 22 | 1020×2642 |
| 22 | 10/60 | 1450 | 30×2 | 828-450 | 360-3060 | 86 | 22 | 1250×2800 |
| 23 | 11.2/74 | 1450 | 37×2 | 1171-570 | 375-3911 | 86 | 22 | 1450×3900 |
