| 安装方式 | 挂式 |
|---|---|
| 别名 | 电磁采暖炉 |
| 产地 | 广东 |
| 电压 | 380V |
| 控制方式 | 智能控制 |
| 类型 | 家用节电器 |
| 容量 | 150L以上 |
| 用途 | 变频节能 |
| 品牌 | 科渡 |
| 型号 | KD-15KW |
| 加工定制 | 否 |
| 热水器种类 | 热水器 |

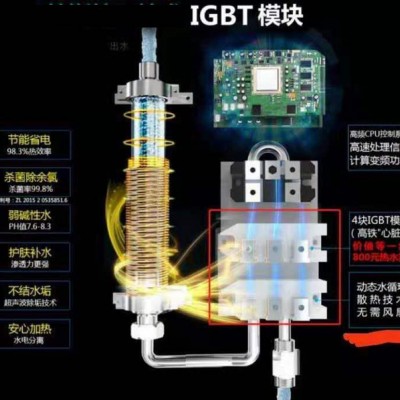

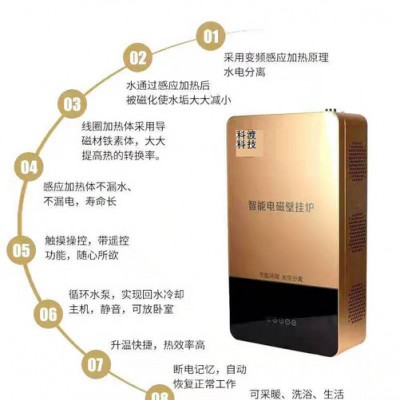

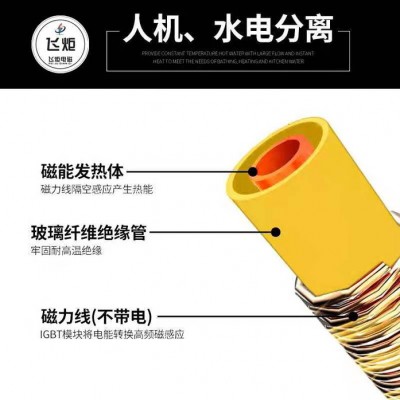

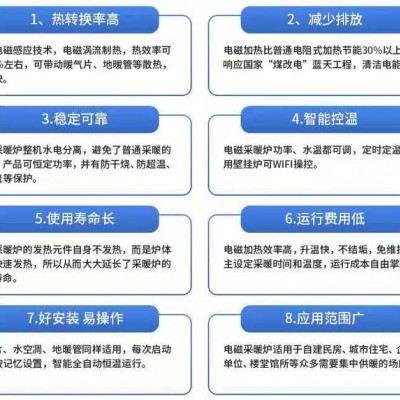

电磁采暖炉LED彩屏控制器
一：技术参数 5J07
电压：AC 98V-265V ~50Hz
档位设置范围：1-2档
温度设置范围：5-90度
回差温度设置范围：0-20度
继电器吸合时间：10秒
2、工作状态动态显示
A：加热器显示：加热开启时，加热档位符号显示。
B:循环泵显示：循环泵开启时，风叶转动，关闭时，风叶关闭不显示。
强制循环时，强制运行灯亮，“循环泵”三个风叶不停闪动。
C：定时开，定时关显示：当定时开，定时关启动时“定时开”/“定时关”符号显示。
二、按键
1、按键共五个，按键名称从左到右如下：
1：开关机键2：设置键 3：上调/强制运行 4：下调/定时键 5：快捷回差键
2、按键功能说明：
①开关键：按一次开机，点按一次关机，设置参数时，点按一次可直接保存设置参数并退出。
②设置键：单用可以查看设定参数，和上调下调键连用可以调节设定参数。
按 “设置”键一次，设定加热档位；
按 “设置”键二次，设定加热温度；
按 “设置”键三次，设定加热回差；
按 “设置”键四次，设定北京时间小时；
按 “设置”键五次，设定北京时间分钟；
时间段一
按 “设置”键六次，调节一组定时加热开启小时
按 “设置”键七次，调节一组定时加热开启分钟
按 “设置”键八次，调节一组定时加热停止小时
按 “设置”键九次，调节一组定时加热停止分钟
按 “设置”键十次，设定一时间段温度开关，OFF 关闭时间段设置温度, ON打开时间段设置温度，设置OFF，加热启停温度随前面设置温度，如设置ON，加热启停温度随按十一次设定。
按“设置”键十一次，设定1时间段温度（设置此温度必须把按键十次里面设置为ON，如果按键十次里面设置为OFF，此操作无效），
时间段一设置完进入时间段二，时间段三，时间段四依序设置。
按“设置”三十次，调节水泵提前启动时间（1-180秒）
按“设置”三十一次，调节水泵延时关闭时间（1-180秒）
③上调/强制循环键：当设置参数时，此键为上调键，在未设置参数时长按此键可开启或关闭水泵强制运行。
④下调/定时键：当设置参数时，此键为下调键，其它时为定时开启与关闭键，在水流报警时，长按此键八秒取消水流检测。
⑤回差键：在待机状态下，按此键，快捷设置温度回差
三：恢复功能：关机状态下，按住加键10秒恢复出厂设置。

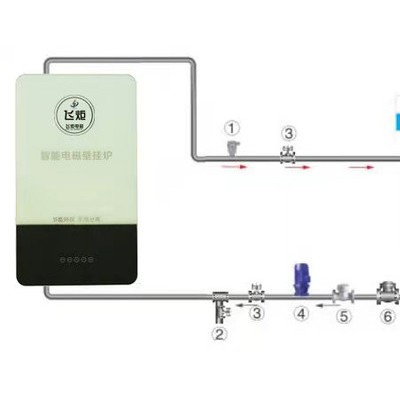

四：水泵运行方式：电锅炉一上电，温控器检测到回水温度低于设定温度-回差后，水泵提前运行1-180(可调）秒后加热器再启动加热，温度加热到设定温度后，加热器停止加热，水泵延时1-180秒（可调）关闭，在进入保温状态时，加热先关闭，（设定温度--回差，比如设置50度，回差10度，50-40度属于保温范围）后水泵延时1-180秒(可调）关闭，当温度低于设定温度--回差后，水泵再次启动1-180（可调）秒后再加热（以此循环）。如果在加热进行时关机，水泵延时1-180秒(可调）关闭，如果加热未开启时关机，立即关机。
五：水位检测：
缺水时显示“E4 ”,上电自动检测水流，当检测到缺水时，温控器延时十秒报警。
六：漏电保护功能：
漏电时显示“LD”,安装时，零火线或地线（有效可靠的地线）穿过线圈孔，在使用过程中，检测到一定电流（漏电），强制断开所有负载。
七：超温保护功能：
过温保护95度开关，温度超过95度，控制器强制断开加热负载，水泵启动，屏幕显示HH，蜂鸣器报警，低于90度，自动恢复。
功能说明：
八：防冻功能
控制器在通电关机情况下，防冻功能有效，当检查到温度低于5℃时，加热器一档开始加热，水泵开启循环，当检查到温度升高到10℃时，加热器停止加热，水泵停止运行。
九：定时开关
系统默认每天白天开机为10：00，关机时间为14:00晚上开机时间为18：00，关机时间为6:00，可根据用户需要通过按“设置键”和“上调键/下调键”来调整每天开、关机时间。时间设置完成，启动时段功能才有效。
十、特别忠告
1、安装本产品必须请专业人士安装。
2、必须有可靠有效的接地导线，并接入本产品配备的电源漏电断路器。必须配布铜芯导线，且截面积与功率、电压、电流匹配，入户功率大于本机功率要求。
（本产品工作电压可在275V~98V）
3、外接电源必须接合格的防漏电开关或DZ系列空气开关，严禁使用普通开关或插座。
4、安装完毕后，必须将系统充满水，方可通电试机。
5、平时不使用时请务必切断总电源，切记！
故障代码：1：水流故障E4，2：温度传感器故障E1，3：温度传感器高温E6，4：超温保护开关故障HH,5：漏电故障LD。6：温度传感器开路E2.
使用本机前请务必将电采暖炉的接地导线接地后方可使用。切记！
