| 类型 | 数显式压力试验机 |
|---|---|
| 测量范围 | 气动液压胀管机是用于换热器、冷凝器、高压加热器等设备制造中管子、管板的胀紧连接的专用胀接设备 |
| 测量精度 | 0.1MPa |
| 最大负荷 | 5000（KN）（KN） |
| 重量 | 65（kg）（kg） |
| 适用范围 | 气动液压胀管机是用于换热器、冷凝器、高压加热器等设备制造中管子、管板的胀紧连接的专用胀接设备 |
| 加工定制 | 否 |
| 品牌 | 济南赛思特液压胀管机 |
| 型号 | ZGM-40MP |

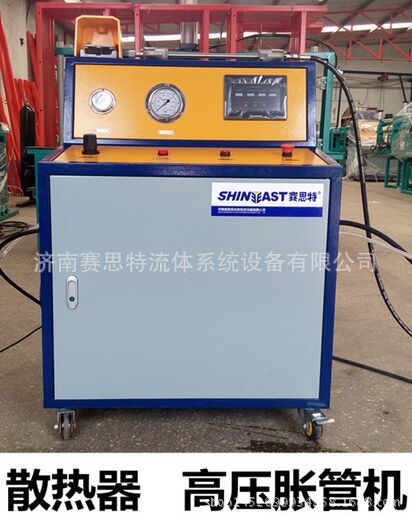

散热器（通胀式）高压胀管机

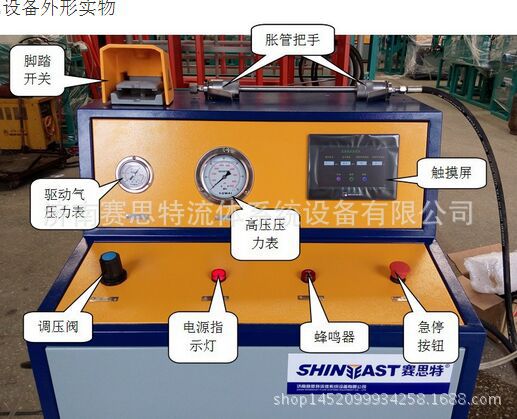

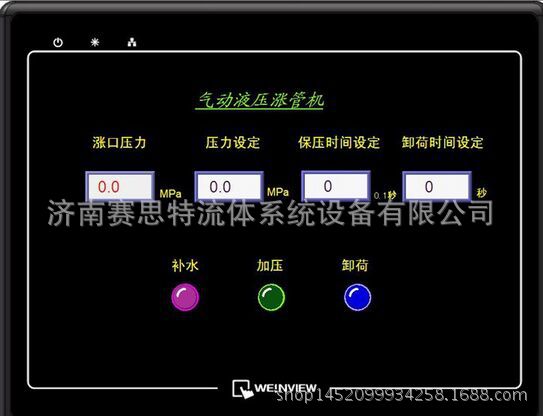

胀管机PLC控制触摸屏实拍 胀管机面板实拍

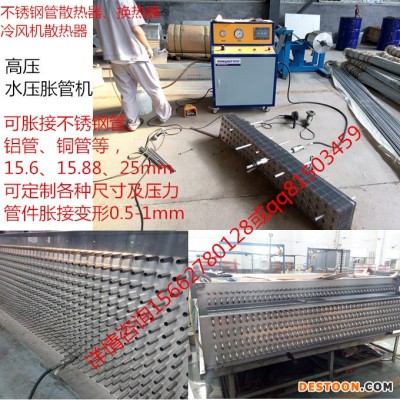

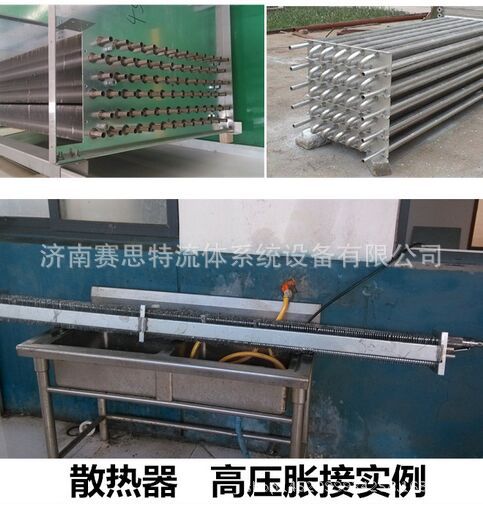

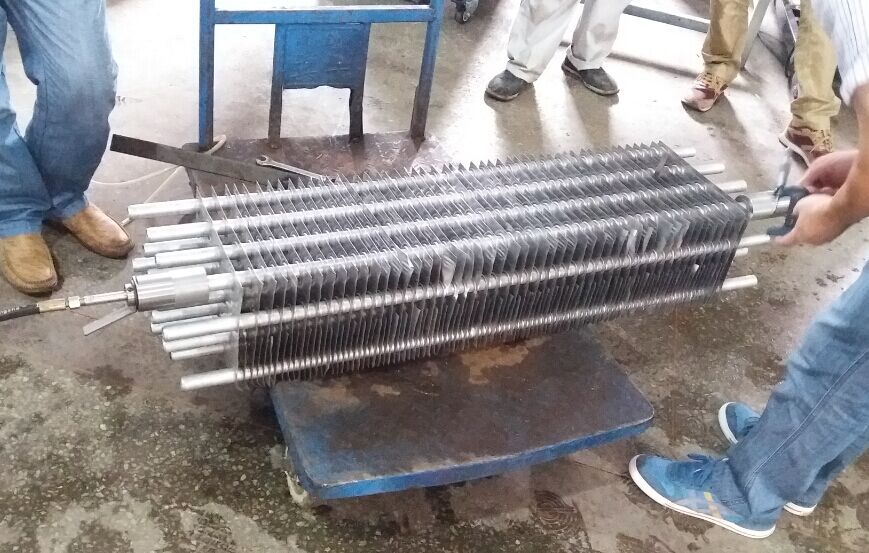

胀管机胀接实物图
一、作用
散热器有多根散热管、底座、散热鳍片组件、支架组成，由于散热管厚度较小，散热鳍片较多，连接比较麻烦，需要消除散热管与散热鳍片之间的间隙（0.3mm-0.4mm）达到过盈配合防止松动。此即为胀管机的作用。
二、引用标准
GB/T151-1999
三、换热管与管板的连接
通胀胀接
气驱式液压胀接采用本公司的气液增压泵做动力源，噪音小、质量轻、升压速度快、效率高、是液驱式液压胀接的两倍。
四、气液胀管机的组成
气动液压胀管机由三部分组成，电控部分、气驱增压系统、胀接器。电控采用PLC控制。气驱增压系统采用两台赛思特高压液体增压器.可快速升压，管径25mm长度5m内的升压时间在几十秒内达到预定压力。 包括增压主机、高压胶管、胀头卡套工装三部分。
五、通胀式主要技术参数
1.额定胀接压力：0-40MPa（0-400公斤）
2.**高测试压力：40MPa
3.胀接速度：约1根/min
4.胀接介质：水
5.高压管压力爆破压力：100Mpa
6.输入电源：220V
7.驱动：压缩空气6-8公斤
8.水源：自来水
9.控制系统：PLC
10.控压精度：+-1%
11.工位：1工位
六、 产品特点
1.可以任意设置保压时间，胀接压力，保证胀接质量；
2.脚踏开关控制方便操作
3.升压、卸压速度快，胀接速度成倍提高；
4.对0-3mm厚度散热管和散热鳍片进行全厚度一次性均匀胀接；
5.被胀接后的器件残余应力低，不易产生间隙腐蚀；
6.换热器胀接后轴向不拉长而稍有收缩，有利于减少运行噪音；
7.胀接处无污染，先胀后焊不受影响；
8.此设备还可用于常规散热管内置钢珠挤压式连接方式
