| 加工定制 | 是 |
|---|---|
| 产品规格 | LBS-GD80M |
| 外形尺寸 | 1500*800*1350（mm）（mm） |
| 重量 | 108（Kg）（Kg） |
| 产品用途 | 各种净水器、过滤器、管件静压水压试验 |
| 品牌 | 赛思特 |
| 型号 | LBS-GD80 |
净水器
压力试验设备
非标设备具体价格请来电咨询，根据配置不同价格相差较大
一、此类设备主要用途
净水器试验机也可用于阀门、管道、锅炉等承压容器进行耐压试验、试压检测及温度流量容积检测。车转向管、刹车管、空调管、燃油管、冷却水管、散热器、 暖风软管、气压设备、冷凝器、蒸发器、空调滤芯器软管、涡轮增压系统软管、汽车刹车泵、缸体、工程气压软管、航空软管和管汇、硬管、接头、阀门、压力仪表、压力容器、压力变送器等
二、型号意义解析：
JSQ-07-MP
JSQ-------净水器压力试压台
07-------最高爆破压力7mpa
MP--------PLC控制
三、主要技术参数
系统最高压力 | 7Mpa-12mpa |
耐压试验压力 | 3mpa |
驱动气源压力 | 0.6-0.8mpa |
控制方式 | PLC控制 |
工位 | 4工位 |
水槽 | 不锈钢 |
进/出口螺纹 | ZG1/4内螺纹（可选） |
四、产品参考工作原理
一、主要配置
序号 | 名 称 | 数量 | 规格型号 | 品牌产地 |
1. | 高压压力表 | 1 | YN-100-10mpa | 科迈 |
2. | 低压压力表 | 1 | YN-60-1mpa | 科迈 |
3. | 不锈钢球阀 | 4 | SQV-10 | 济南赛思特 |
4. | 铜球阀 | 1 | SQP-16 | 赛思特/SCV70 |
5. | 气控阀 | 1 | SC20 | 弗雷西 |
6. | 气控阀 | 1 | SC20 | 弗雷西 |
7. | 调压阀 | 1 | UFR04 | 南浦气动 |
8. | 油雾器 | 1 | UFRL04 | 南浦气动 |
9. | 传感器 | 1 | KSDR-10 | 昆山丹瑞 |
10. | 电控盘 | 1 | shineeast | 济南赛思特 |
11. | PLC | 1 | SST-20 | 西门子 |
12. | 管路、接头、阀门及组装 | 1 | shineeast | 赛思特 |
13. | 箱体 | 1 | 非标定制 | 济南 |
14. | 水槽 | 1 | 不锈钢 | 三鑫 |
二、设备外形参考：（非标设备仅供参考）

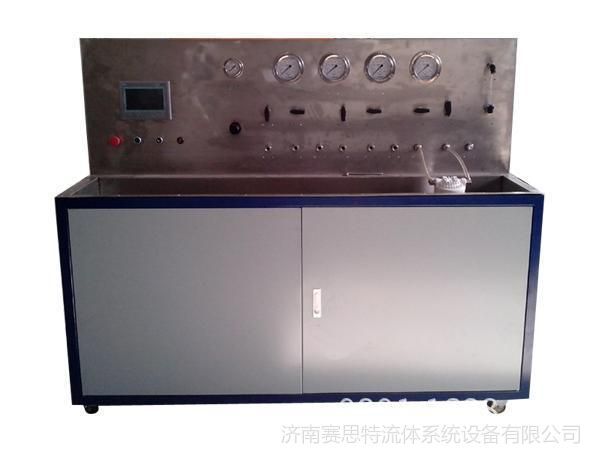

PLC控制压力试验台 |
|
常规蓝色箱体式--水压试验机 |
|
手动控制--不锈钢框架式 |
|
手动控制爆破试验台 |
管件水压试验台
管件水压试验台是根据客户的实际需要，将气液增压泵、油箱(水箱)及各部件装配在管式框架内或封闭箱体
内，结构紧凑，使用方便。调压阀、压力表、阀门等均为面板安装。通过设定驱动气压调节器可调节输出压
力。到达设定压力时泵自动停止，压力下降时恢复工作。
该系列增压系统一般应用介质为水或油，根据客户需要的其他介质(包括有腐蚀性的介质)可提供特殊设计
的增压系统。
LBS气液增压系统典型应用：
◎阀门、管件等提供静态和爆破测试
◎汽车制动系统及喷油嘴测试。
◎向管道或反应釜中注射化学试剂。
◎制冷剂的罐装
◎夹紧、钻孔、剪切、冲压等设备的动力
◎大型压力机过载保护模具缓冲及托起动力
◎航空航天附件静态及动态测试
◎仪器仪表的性能测试及校定
◎高压清洗及水切割设备的水喷射
◎机械设备的润滑系统注油
◎阀门测试时夹紧动力
◎轴套缸套的压进，压出动力
◎控制地面安全阀与地下安全阀
公司是国内最大的液体气体增压泵生产公司，长期批发供应增压泵，增压设备包括：气压动力机械及元件，冲压铆接设备及配件:气体液体增压泵，耐压爆破实验台，安全阀爆破片试验台，增力缸式冲压机，胶管脉冲实验台，车载气瓶检测线，外测法水压试验机。公司十四年来质量可靠，售后服务保障，性价比高，赢得顾客好评，欢迎广大顾客、代理商前来实地参观洽谈。
有流体压力方面问题或需要更多产品详细选型资料定制非标压力设备请向赛思特市场部工程师13287739109马工或者qq81503459咨询
爆破（耐压）试验台是我公司根据气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置，该
试验台用于对各种组件进行静态压力和爆破压力试验。
适用范围：
汽车转向管、刹车管、空调管、燃油管、冷却水管、散热器、 暖风软管、液压设备、冷凝器、蒸发器、空调滤芯器
软管、涡轮增压系统软管、汽车刹车泵、缸体、工程液压软管、航空软管和管汇、硬管、接头、阀门、压力仪表、压力容
器、压力变送器等。
赛思特
耐压爆破试验设备

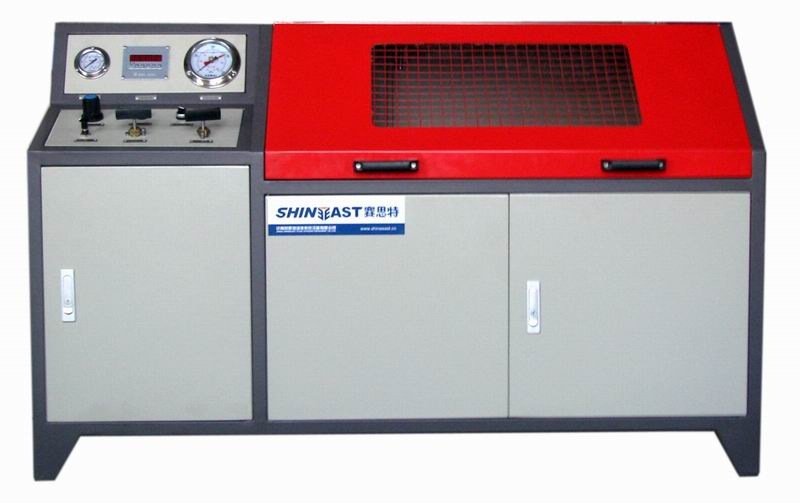

![201113101219329[1]](https://www.jdpp168.cn/file/upload/202110/01/000307211.jpg)

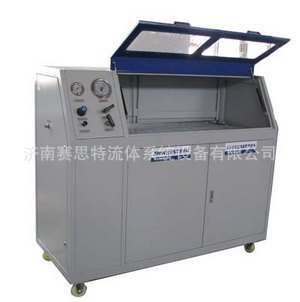

![200981094021115[1]](https://www.jdpp168.cn/file/upload/202110/01/000307231.jpg)
济南赛思特水压试验设备是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置。可根据客户需要定制生产，测试介质为水或乳化液或液压油，最高测试压力可达3200bar；可提供手动控制、数显自动控制、PLC控制、计算机自动控制等多种控制方式。根据工况情况，可以采用单泵或双泵、电动泵等的增压模式。
水压试验设备包括：手动/气动/电动试压泵、水压试验机、耐压试验台、爆破试验台、疲劳脉冲实验台、高低温试验台、气瓶外测法水压试验台
赛思特是国产高压流体压力设备的开创者是国内最大的液体气体增压泵及流体增压设备生产公司，长期批发供应增压泵，设备包括：气体液体增压泵试压泵，耐压爆破实验台，安全阀校验台，气动冲压铆接设备，气密性实验装置，胶管脉冲实验台，CNG/LNG/LPG汽车改装检测设备、国标车载气瓶检测线，外测法水压试验机。公司十四年来质量可靠，售后服务保障，性价比高，赢得顾客好评，欢迎广大顾客、代理商前来实地参观洽谈。
一、设备原理
赛思特试验台使用压缩空气为动力源，输出液压力与驱动气源压力成比例。通过对驱动气源压力的调整，便能得到相应的液压力。根据被试件的不同压力，输入实验数据计算机自动调整驱动气体压力，高压泵产生高压液体，经过压力控制系统，由高压管路输送给试样件中，进行静压试验和爆破试验.
二、适用范围
适用于各种球阀、阀门、管件、管道、连接件、压力容器、油箱、水箱、汽车制动软管转向管、燃油管、空调管以及液压设备、工程机械、矿山机械液压软管各种金属管、非金属管、接头及附件等受压设备、管路及部件的高压耐压保压试验、密封实验和超高压爆破及静压试压检验。同时也适合科研、检验部门作检测工具。
三、手动控制型水压试验设备
1.设备外形参考：
2.技术参数：
系统额定压力 | 0-350Mpa（可选） （根据使用压力需求选择合适的压力范围） |
驱动气源压力 | 0.4-0.8mpa |
水源 | 内置水箱或外接自来水 |
标态流量 | 10L/MIN不同压力流量不同 |
进/出口螺纹 | ZG3/8内螺纹（可选ZG1/4、ZD1/2、M14*1.5） |
噪音 | ＜75dB |
3.操作步骤简介
*连接设备气源，把水箱加满水
*调节气源调压阀至0.4-0.8mpa
*用高压胶管连接被测试件至设备高压出口
*关闭卸荷开关，打开驱动开关，设备开始增压
*直接做爆破试验或增压至所需压力后关闭高压开关进行保压试验
赛思特水压试验机具有达到增压比自动停止的功能，因此可以调节相应的气源压力来实现到压自动停止的效果（例如100:1 的试验机，如需要60mpa水压，可以调节气源调压阀至0.6mpa气压，放大100倍即输出压力60mpa，设备增压至60mpa即可自动停止增压）
4.使用连接示意图
三、自动控制型水压试验设备
1.型号含义
BPT-GD400-MPA
说明： BPT -------水压爆破试验台
GD400---- 增压比:400：1
MPA------- 计算机控制（控制方式根据需要选择）
2.设备功能
工作压力：0-320（压力大小范围根据实际需求可选） 最高压力：320MPA（可选） 试验环境温度和介质温度：常温； 试验压力无级调节，靠计算机程序控制，试验参数设定后可以自动充水、升压、保压（爆破）、泄压 试验程序有： ①、恒速升压-爆破 ②、恒速升压-保压-卸压 ③、恒速升压-保压-爆破-泄压实现计算机控制功能，压力试验过程中可以任意设定单段或者多段保压测试，也可以保压或测泄漏后直接爆破，升压速度能保持恒定，可实现无级调节，升压速度可显示；被试件发生破裂、爆破设备自动停止加压，试验数据和曲线参数能实时显示、能自动保存存贮试验结果、并可任意查询打印试验报表；打印内容包括实验项目、升压速度，压力时间曲线，测试时间，生产厂家、型号、测试编号和检验员等内容。该设备上装有显示爆破实时压力数值的高压压力表、压力传感器，便于设备爆破压力显示使用！各压力表接口，高压管路连接口，低压进气口等高低压阀门管路连接处全部为快插直通、锁母接头或螺纹连接，保证设备性能下以便于安装及拆卸！3.机械系统原理：
整个设备由两部分组成，计算机控制及动力源箱体部分和试验箱体及水箱部分。由计算机设定试验参数，压力传感器检测系统压力，经过数据采集卡进入计算机，计算机精确捕捉爆破峰值，计算机操作控制整个测试过程。
高压压力源采用气液增压泵GD400WL 增压比400:1；驱动压力：0.5-0.8MPa；输出压力0-320MPa.该增压泵驱动缸径为160mm，加压缸径为18mm，增压压力无级可调，输出压力稳定可靠！
4．主要技术参数：
5.试验台结构
备注：1、设备所有管路高可靠的密封方式，杜绝跑冒滴漏现象，整个系统采用封闭式整体结构、动力站集成化、无外泄漏，整体美观。
2、该爆破耐压试验台装置质保一年。
6．安全保护
1.设备设有过压报警功能，试验回路中的压力发生突变时，设备自动报警，其超过安全范围时，设备自动停机；
2.设备设有试验间内管道、工件失效的泄漏报警功能；
3.漏电保护：设备设置了高灵敏度漏电保护模块，当漏电保护装置动作时，断路器切断主回路电源；
4.设备有短路、过流、缺相、相序等保护功能；
5.设备设有紧急停止按钮功能：设备在运行过程中出现紧急情况时按急停按钮可立即停止设备运行。
7．GD系列气液增压泵/气动试压泵说明
赛思特GD系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。
本系列驱动活塞直径为160mm。最大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。
8、类似设备试验台软件界面
9.试验报告示例
10.部分爆破效果
压力试验设备一览
产品应用
济南赛思特开发的深海模拟水压试验机可以进行深海模拟实验，其深度高达0-10000m（压力范围0-100Mpa），广泛用于水底管路及水底数据保护容器在海洋高压下的变形破坏试验。潜艇结构舱段、各类潜器、深水机器人、深水设备、深海探测仪器、取样设备、数据采集设备等在海洋高压下的疲劳试验。海底电缆、光缆的在海洋高压下密封性试验等。 是各研究机构及公司的理想选择。
产品特点
1.深海压力试验控制装置，拟深海水压试验台该试验台可以实现模拟深海高压变形破坏测试,模拟深海压疲劳测试。该装置操作界面采用美国LabVIEW软件编写。可以自由设定充水升压时间、升压速度，保压时间、保压检测范围，试验压力上下线，疲劳测试次数等。
2.深海水下模拟高压罐。可根据需要选择大小。耐压压力0-100Mpa。高度0-2m，更高要求请咨询。
3.高压端盖密封装置根据实际高压水套的口径大小、压力大小可分为：螺纹紧固、气液缸提紧固、动力装置夹紧卡套式紧固等。
4.配备赛思特气体驱动气体自动增压泵，可轻松实现输出压力任意可调、可控。
5、技术先进，结构设计合理。自动提升，无需人力，安全可靠。
6、自动数据采集，方便以后查阅试验数据。
技术参数
1、驱动气压范围：0.1-0.8 Mpa；且输出压力和驱动气压成正比。
2、最大耗气量：1Nm3/min
3、压力测试范围：0—100Mpa，压力控制精度0.5FS。可根据客户实际需求，选择相对应的压力及控制精度。（更高压力请咨询）
4、工作介质：水、海水或与海水性质相仿的液态介质。
5、可根据客户需求配置数据采集系统，及相应的功能。
