| 产品认证 | CE |
|---|---|
| 额定电压 | 0.38（kV） |
| 额定绝缘电压 | 1000 |
| 额定频率 | 50Hz |
| 防护等级 | IP40 |
| 结构形式 | 挂壁式 |
| 连接方式 | 焊接式 |
| 用途 | 计量柜 |
| 母线额定电流 | 200A |
| 品牌 | 五星成套柜体 |
| 型号 | GCS |
| 加工定制 | 是 |
| 应用场景 | 电能管理 |
| 物料编号 | ZZC |
| 外形及安装方式 | 台式 |

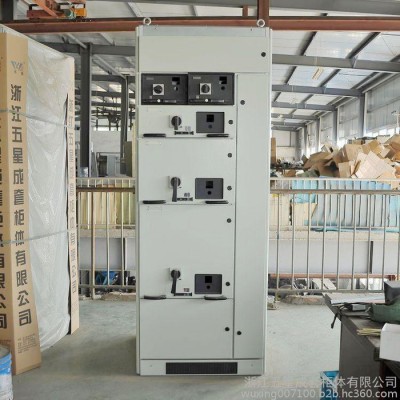

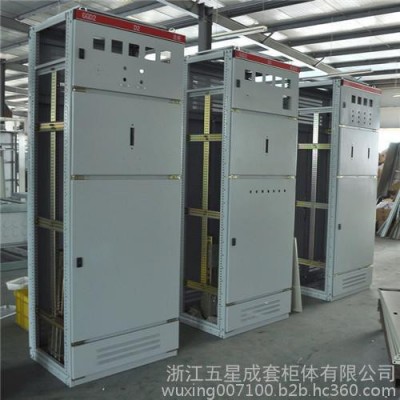

GCS型**低压抽出式开关柜柜体
一、装置的主框架采用8MF型钢及专用连接件组装而成，型钢截面积大，有足够的钢度，组合简单，工艺性强，稳固性性能好，构架采用拼装和部分焊接两种结构型式，主架上均有安装模数孔E=20mm。
二、电器参数一致性水平母线从电源柜到抽出柜均达到80千安**主断路器选用框架抽屉式开关，装柜不降容**。母线采用背后平置式，使电缆柜不降容**。母线采用背后平置式，使电缆室上下均有出线通道，解决了老产品无法上出线的问题。PC柜可做三个回路即装三层框架抽屉式开关，MCC柜可做22个回路即抽屉。
基本介绍
GCS型抽屉柜[1] 是一种融合了其他低压产品的优点而开发的**型产品，适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其他民用、工矿企业的配电系统，在大型发电厂、石化、电信系统等自动化程度高，要求与计算机接口的场所，作为发、供电系统中的配电电动机集中控制、无功功率补偿的低压配电装置。
主构架采用8MF型钢组装而成，具有强度高，前处理工艺性好，安装灵活方便的优点；各功能室严格分开，其隔室主要分为：功能单元室，母线室，电缆室，各功能单元作用相对独立；水平母线采取柜后平置式排列，大大提高了了母线动热稳定性，使动稳定电流可达成76KA；抽屉分为1/2单元，一单元，二单元，三单元尺寸系列；抽屉尺寸仅高度和宽度变化，深度不变，同功能单元的抽屉互换性好；抽屉单元设有机械联锁，具有分，合，试验，抽出等位置，标志明显。
2基本参数
主回路额定电压（V） 交流400、690
额 定 频 率（Hz） 50
额定绝缘电压（V） 690
额 定 电 流（A） 水 平 母 线< 4000
垂 直 母 线（MCC） 1000
母线额定短时耐受电流（kA/1s） 50、80
母线额定峰值耐受电流（kA/0.1s） 105、176
工频试验电压（V/min） 2500
防护等级 IP30、IP40
3使用条件
1、户内使用，使用点的海拔高度不得超过2000m。
2、周围空气温度不高于+40度，不低于负5度。且24小时内平均温度不得高于+35度。超过时，需根据实际情况降容运行。
3、周围空气相对高温为+40度不超过50%，在较低温度允许有较大的相对温度；如+20度为90%，应考虑到由温度的变化可能会偶然产生凝露的影响。
4、装置安装时与垂直面倾斜不超过5°，且整组柜列相对平整符合（GBJ232-2)标准。
5、装置应安装在无剧烈震动和冲击以及不足以使用电器元件受到不应有腐蚀的场所。
