| 表面处理 | 防腐 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 湖南 |
| 产品认证 | ISO9001 |
| 规格 | 15*15/2 |
| 外形尺寸 | 1500*1500*160 |
| 用途 | 空气加热 |
| 执行质量标准 | 国标 |
| 适用机械 | 烘干设备 |
| 传热方式 | 间壁式 |
| 流道截面积 | 1.5 |
| 品牌 | 智飞暖通 |
| 型号 | SZL |
| 加工定制 | 是 |
| 排数 | 2 |
SZL型烘干散热器概述
1．SZL烘干散热器的翅片管采用?25*2无缝钢管扎铝翅片工艺，翅片高12.5mm，片距2.5mm。光滑无毛刺，无皱折，易清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表的凝结水，在干燥加热及其它热交换场合不易结尘、结垢；
2．SZL烘干散热器由碳钢框架、钢铝复合翅片散热排管组成，散热排管采用框架固定，结构紧凑，气密性好，安装方便；
3．SZL烘干散热器是采用钢管铝翅片管束组成，在顺气流方向分二排、三排两种，共有37种型号；
4．SZL烘干散热器的工作热介质可以为蒸汽或热水，蒸汽（≤1.6MPa），热水（≤180℃）；
5．SZL烘干散热器具有传热性能好、强度高、流动损失小、防腐蚀性能高，在长期的冷热工况下不易变形，工作寿命长等优点；
6．SZL烘干蒸汽散热器主要用于热风采暖、空气调节及干燥装置的空气加热系统中，是热风装置中的主要设备，在当前的工矿企业，各大型建筑物的采暖通风系统中广泛应用；
7．SZL烘干散热器型号表示说明：①×②/③
①、 ②—分别为散热器长，宽尺寸分米化整
③—表示散热管的排数
举例：20×10/3表示：表面长2000mm,宽1000,由3排散热管组成。
1．结构紧凑：采用钢管扎铝翅片管束，接触紧密，散热性能好；
2．节约成本：价格远低于热风炉的价格，其性能价格比高；
3．精心加工：加工技术先进，严格的质保体系，严格组织、精心加工；
4．便于安装：安装、使用、维护简单方便，劳动强度低；
5．钢铝轧制：SZL散热翅片管由钢铝复合管整体轧制而成，无接触热阻，强度高，耐热震和机械震动，热膨胀性能好，且具有可观的扩展换热面，用这种翅片管制成的换热器，效果优于串片或绕片式换热器。
四、SZL烘干散热器技术参数
表一．SZL烘干散热器性能在不同工况下实验公式
| 型 号 规 格 | 传热系数（Kcal/m3·h·℃） | 空气阻力△H（Pa） | |
| SZL | B×A/2 | K=13.1（Vr）0.24（蒸汽） | △H=1.71（Vr）1.67 |
| K=14.2（Vr）0.4（热水） | |||
| B×A/3 | K=13.0（Vr）0.43（蒸汽） | △H=3.03（Vr）1.62 | |
| K=12.5（Vr）0.29（热水） | |||

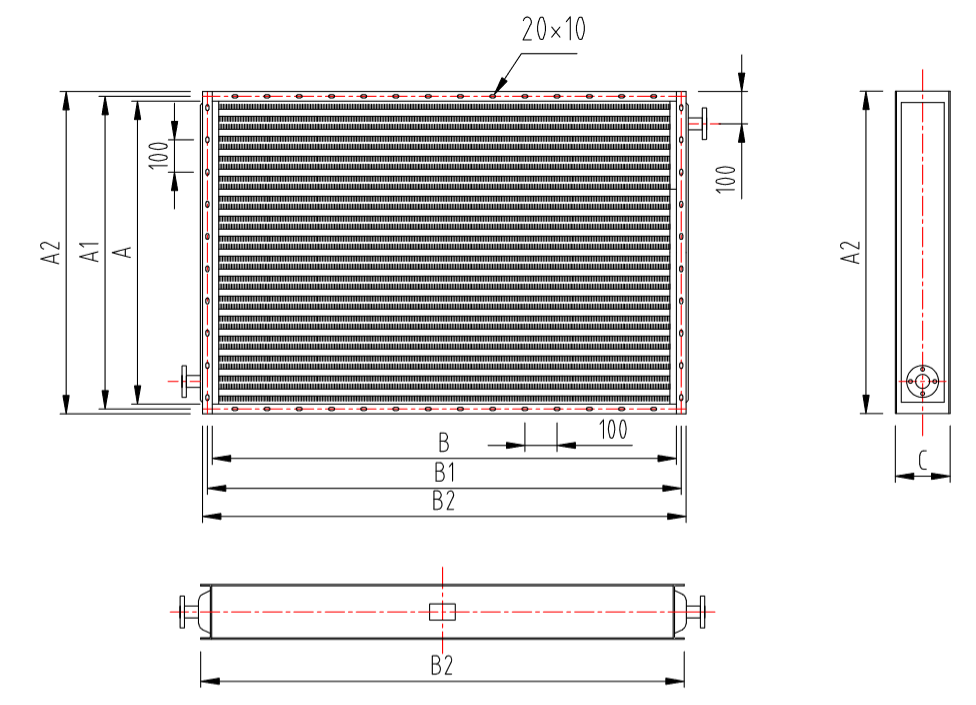

表二．SZL散热器散热面积F（m2）、通风净截面积Ff（m2）、参考重量W（Kg）、安装尺寸等一览表
| 型 号 | 通风净截 面积(m2) | 散热面 积(m2) | 热媒 | 管 束 数(根) | 尺 寸（mm） | 连 接 管(寸) | 重量 (kg) | ||||||||
| A | B | A1 | B1 | A2 | B2 | A3 | B3 | C | |||||||
| SZL5×5/3 | 0.08 | 12 | 蒸
汽
或
热
水 | 20 | 400 | 400 | 440 | 440 | 470 | 470 | 500 | 500 | 200 | 1 1/4" | 33 |
| SZL5×5/2 | 0.08 | 7.8 | 13 | 160 | 24 | ||||||||||
| SZL10×5/3 | 0.17 | 24 | 20 | 900 | 940 | 970 | 1000 | 200 | 58 | ||||||
| SZL10×5/2 | 0.17 | 15.6 | 13 | 160 | 32 | ||||||||||
| SZL12×5/3 | 0.20 | 28.8 | 20 | 1100 | 1140 | 1170 | 1200 | 200 | 74 | ||||||
| SZL12×5/2 | 0.20 | 18.7 | 13 | 160 | 52 | ||||||||||
| SZL6×6/3 | 0.12 | 16.5 | 23 | 500 | 500 | 540 | 540 | 570 | 570 | 600 | 600 | 200 | 1 1/2" | 46 | |
| SZL6×6/2 | 0.12 | 10.8 | 15 | 160 | 32 | ||||||||||
| SZL10×6/3 | 0.21 | 27.6 | 23 | 900 | 940 | 970 | 1000 | 200 | 72 | ||||||
| SZL10×6/2 | 0.21 | 18 | 15 | 160 | 50 | ||||||||||
| SZL12×6/3 | 0.25 | 33 | 23 | 1100 | 1140 | 1170 | 1200 | 200 | 68 | ||||||
| SZL12×6/2 | 0.25 | 21.6 | 15 | 160 | 47 | ||||||||||
| SZL15×6/3 | 0.31 | 41.4 | 23 | 1400 | 1440 | 1470 | 1500 | 200 | 98 | ||||||
| SZL15×6/2 | 0.31 | 27 | 15 | 160 | 68 | ||||||||||
| SZL24×6/3 | 0.51 | 66.2 | 23 | 2300 | 2340 | 2370 | 2400 | 200 | 152 | ||||||
| SZL24×6/2 | 0.51 | 43.2 | 15 | 160 | 106 | ||||||||||
| SZL7×7/3 | 0.16 | 24.3 | 29 | 600 | 600 | 640 | 640 | 670 | 670 | 700 | 700 | 200 | 2" | 61 | |
| SZL7×7/2 | 0.16 | 15.9 | 19 | 160 | 42 | ||||||||||
| SZL10×7/3 | 0.24 | 34.8 | 29 | 900 | 940 | 970 | 1000 | 200 | 82 | ||||||
| SZL10×7/2 | 0.24 | 22.8 | 19 | 160 | 58 | ||||||||||
| SZL12×7/3 | 0.32 | 41.7 | 29 | 1200 | 1240 | 1270 | 1300 | 200 | 94 | ||||||
| SZL12×7/2 | 0.32 | 27.3 | 19 | 160 | 62 | ||||||||||
| SZL14×7/3 | 0.35 | 48.7 | 29 | 1300 | 1340 | 1370 | 1400 | 200 | 115 | ||||||
| SZL14×7/2 | 0.35 | 31.9 | 19 | 160 | 78 | ||||||||||
| SZL15×7/3 | 0.37 | 52.2 | 29 | 1400 | 1440 | 1470 | 1500 | 200 | 114 | ||||||
| SZL15×7/2 | 0.37 | 34.2 | 19 | 160 | 76 | ||||||||||
| SZL17×7/3 | 0.42 | 59.1 | 29 | 1600 | 1640 | 1670 | 1700 | 200 | 128 | ||||||
| SZL17×7/2 | 0.42 | 38.7 | 19 | 160 | 88 | ||||||||||
| SZL22×7/3 | 0.55 | 76.5 | 29 | 2100 | 2140 | 2170 | 2200 | 200 | 154 | ||||||
| SZL22×7/2 | 0.55 | 50.1 | 19 | 160 | 104 | ||||||||||
| SZL15×10/3 | 0.54 | 79.2 | 44 | 900 | 1400 | 940 | 1440 | 970 | 1470 | 1000 | 1500 | 200 | 2.5" | 177 | |
| SZL15×10/2 | 0.54 | 52.2 | 29 | 160 | 118 | ||||||||||
| SZL17×10/3 | 0.62 | 89.7 | 44 | 1600 | 1640 | 1670 | 1700 | 200 | 182 | ||||||
| SZL17×10/2 | 0.62 | 59.1 | 29 | 160 | 124 | ||||||||||
| SZL20×10/3 | 0.74 | 105 | 44 | 1900 | 1940 | 1970 | 2000 | 200 | 210 | ||||||
| SZL20×10/2 | 0.74 | 69.6 | 29 | 160 | 144 | ||||||||||
| SZL14×8/2 | 0.40 | 38.6 | 23 | 700 | 1300 | 740 | 1340 | 770 | 1370 | 800 | 1400 | 160 | 2" | 82 | |
