| 温度测量范围 | 0-10KVA |
|---|---|
| 用途1 | 电机性能测试 |
| 测量精度 | 0.5级 |
| 测试温度 | 25 |
| 电源电压 | 220V |
| 类型 | 交直流电机性能检测系统 |
| 用途 | 电机动力参数 |
| 大气压力 | 0.5 |
| 品牌 | 苏州灼焱 |
| 型号 | ZY9600A |
| 加工定制 | 是 |
| 电源压力 | 380V |
一． 概述：
为满足电动工具出厂性能的测试要求，实现一键式启动测试和自动监测功能的在线存储。系统采用分步式系统集成，实现空载性能转速特性和振动量化分选。采用PC上位机软件的编辑控制，系统实现60组不同测试条件下，过程数据的存储和判定，实现系统数据的可追溯性。
二．测试要求和范围：
2.1系统实现AC0-500V，容量：100-1000W的空载测试；
2.2设备转速的范围：1-18000r/m，转速测试功能；
2.3空载振动量的采集：速度/加速度/位移1-20g量值的判定；

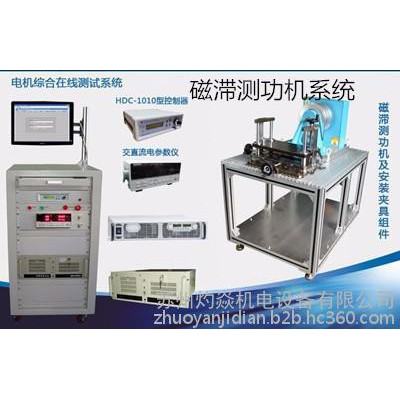

三．系统硬件组成：
3.1交流功率分析仪ZY2100：电压量程：0-500V，电流0.05-20A；功率/功率因数/频率转换显示，具有USB数据存储功能；无源开关量的输出：启动，复位，报警输出；精度等级0.5级；
3.2光钎转速采集器，系统采用光钎高频信号放大器/PLC控制器/模拟量模块转化，精度等级:1%;
3.3振动分析仪：采用四通道加速度传感器采集振动量限值，精度等级1%；

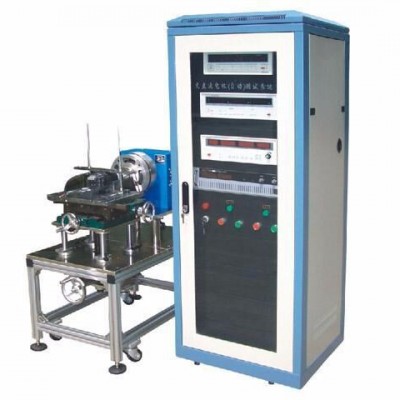

3.4综合测试控制柜：系统控制电路采用PLC编程控制器一键式启动，自动全程测试判定；具有过流，过温，漏电保护功能。
3.5系统PC电脑 1套 采用工业级电脑，专业网络接口，可利用互联网络实现远程协助维护功能；提高系统效能，降低系统维护成本。
四．系统初级功能和智能测试效果：
系统采用设备集成方式，灵活的组合测试功能。可实现硬件的手动测试功能和上位机软件自动测试功能。软件测试可实现一键式启动，数据过程化存储，超限报警输出。
