| 加工定制 | 是 |
|---|---|
| 种类 | 温度 |
| 材料物理性质 | 半导体 |
| 材料晶体结构 | 单晶 |
| 材料 | 混合物 |
| 输出信号 | 模拟型 |
| 制作工艺 | 集成 |
| 品牌 | SY |
| 型号 | MB1N-2-119-1 L=20 |

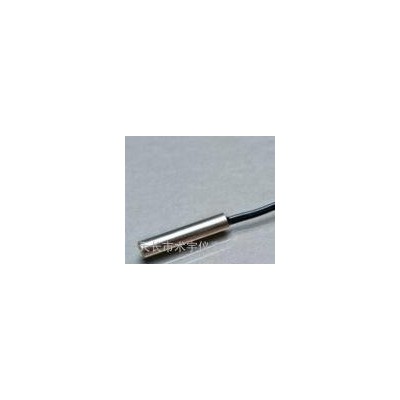

术 宇 仪 表 | MB1N-2-119-1 L=20 技术规格书 | 产品名称 | 灌封型温度传感器 | 编 号 | SYW-119-1 | |||||||||||||||||||||||||||||||||||||||||
规格型号 | MB1N-2-119-1 L=20 | 共1页 | 第1页 | |||||||||||||||||||||||||||||||||||||||||||
序号 | 项目 | 定义 | 符号 | 参数值 | 单位 | 误差 | 可来图样订做 技术性能描述： ·参数范围宽: R25: (1.0~1000)KΩ，B25/85: (2000~4500)K
·阻值精度高，允许偏差可达±0.5%，B值允许偏差可达0.5%
·稳定性好，可靠性高
·采用全新工艺、产品性能稳定，可长期工作（年电阻值漂移≤1‰）
·采用双层密封工艺，具有良好的绝缘密封性和抗机械碰撞、抗折弯能力、可靠性高
·性能稳定可靠，采用特殊制造工艺和可靠的密封结构，产品平均寿命可达10年以上
·广泛应用于空调器、电冰箱、热水器、电热水壶、电烤箱、电饭锅、微波炉、足浴盆、鱼缸、开水器、大棚温控、制冷温控等产品。
| |||||||||||||||||||||||||||||||||||||||
1 | 零功率电阻值 | 25℃时的电阻值 | R25 | 10 | KΩ | ±1% | ||||||||||||||||||||||||||||||||||||||||
2 | B常数 | B=[T1·T2]/[T2-T1]·Ln[R1/R2] | B25/50 | 3950 | K | ±1% | ||||||||||||||||||||||||||||||||||||||||
3 | 热时间常数 | 25～85℃空气中，电阻值变化63.2%所需时间 | τ | ≤15 | sec | |||||||||||||||||||||||||||||||||||||||||
4 | 热耗散系数 | 静止在空气中的传感器上升1℃所需功耗 | δ | ≥1.2 | mW/℃ | |||||||||||||||||||||||||||||||||||||||||
5 | 最大额定电流 | 安全通过电流 | Imax | ≤5 | MA | |||||||||||||||||||||||||||||||||||||||||
6 | 绝缘电阻 | 传感器放于水中500VDC，100M∩。 | R1 | ≥100 | MΩ | |||||||||||||||||||||||||||||||||||||||||
7 | 耐电压 | 传感器放于水中，通交流电压3750V保持1秒钟泄露电流0.4mA以内 | 无击穿 | |||||||||||||||||||||||||||||||||||||||||||
8 | 使用温度范围 | Tw | -30～+105 | ℃ | ||||||||||||||||||||||||||||||||||||||||||
2.可靠性 |
| |||||||||||||||||||||||||||||||||||||||||||||
序号 | 项目 | 试验条件 | 性能要求 | |||||||||||||||||||||||||||||||||||||||||||
1 | 高温放置 | 在105℃空气中放置1000小时 | R/R≤±3% | |||||||||||||||||||||||||||||||||||||||||||
2 | 低温放置 | 在-30℃空气中放置1000小时 | R/R≤±3% | |||||||||||||||||||||||||||||||||||||||||||
3 | 高温高湿放置 | 在60℃.95%RH条件下，放置1000小时 | R/R≤±3% | |||||||||||||||||||||||||||||||||||||||||||
4 | 热冲击试验 | 在-25℃空气中放置0.5小时，,25℃放1分钟，再在105℃的空气中放置0.5小时，循环1000次 | R/R≤±3% | |||||||||||||||||||||||||||||||||||||||||||
3.机械性能 | ⑤ | 接插件 | XHP-2 | |||||||||||||||||||||||||||||||||||||||||||
序号 | 项目 | 试验条件 | 性能要求 传感器本体与引线无明显的损伤（开裂、脱落）电性能无异常情况 | ④ | 端子 | XH | ||||||||||||||||||||||||||||||||||||||||
1 | 引线强度 | 引线上挂2kg重物并保持10秒钟 | ③ | 电子线 | UL2651-26#(黑色） | |||||||||||||||||||||||||||||||||||||||||
2 | 振动试验 | 频率20-200Hz，上下振动4小时，水平振动4小时 | ② | 玻封元件 | R25=10KΩ±1% B25/50=3950K±1% | |||||||||||||||||||||||||||||||||||||||||
3 | 跌落试验 | 从1米高自然落在30毫米厚的木地板上，共进行3次 |
| ① | 热缩管透明 | |||||||||||||||||||||||||||||||||||||||||
|
|
|
| 序号 | 主材 | 材质 | ||||||||||||||||||||||||||||||||||||||||
