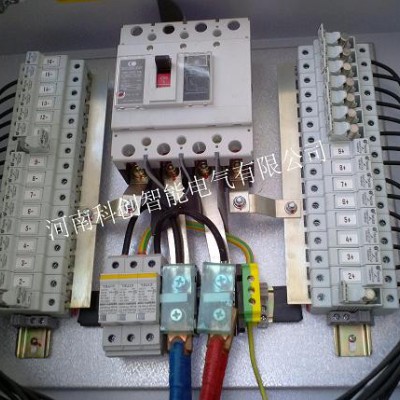

   K-PV系列防雷光伏阵列汇流箱

   简介

   一、概述产品特点

       在大型光伏并网发电系统中，为了减少光伏组件与逆变器之间连接线，减少故障隐患点、方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。本公司生产的光伏阵列防雷汇流箱系列产品，能有效满足这一要求，可与光伏逆变器相配套组成完整的光伏发电系统。

       在光伏发电系统中，数量庞大的光伏电池组件进行串并组合达到需要的电压电流值，以使发电效率达到**佳。光伏汇流箱主要作用**是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性。在提供汇流防雷功能的同时，还监测了光电池板运行状态，汇流后电流、电压、功率，防雷器状态、直流断路器状态采集，继电器接点输出等功能，并带有风速、温度、辐照仪等传感器接口功能供客户选择，装置标配有RS485接口，可以把测量和采集到的数据上传到监控系统。

        1产品特点

      具有RS485通讯接口，使用Modbus-RTU通讯协议

      符合《CGC/GF002：2010》光伏方阵汇流箱技术规范

      防水等级为IP65，满足室内外安装要求

      B级电源线路的雷电浪涌保护。

      1200VDC高压防逆二极管，

      测量元件采用霍尔传感器，隔离测量**大16路输入

      光伏专用熔断器，耐压1000VDC，（熔断电流可选择）

      可选电压测量功能**高测量电压1000VDC 

        提供外部传感器输入接口，可测量辐照、温度、风速等

      多种供电方式（DC24V、AC/DC220V、DC880V）可选择，适用于家用屋顶太阳能或大型光

        伏电站应用

      可根据客户需求配用国外ABB等厂家的光伏专用直流断路器，光伏专用直流熔断器。

        2产品功能 

        光伏电池串开路报警，状态检测。

      带开关量输入，用于采集直流断路器、防雷器等输出空接点状态。

      具备短路保护、过电流。

      具备电流防逆功能，避免电流逆流对设备造成损坏。

      提供温度、辐照、风速等类型传感器输入接口。

      **地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式。

        3技术参数

   输入路数            4路     8路     12路     16路

   输入范围            DC±15A

   输出                100A-400A

   反应时间            1s

   测量精度            光伏电池测量0.5级、外部模拟量0.2级

   RS485通信           RS485/Modbus-RTU协议，4800/9600/19200/38400bps

   温度/湿度           工作温度：-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所

   海拔                ≤2000m

   绝缘电阻            ≥100MΩ

   辅助电源            辅助电源：AC85V~265V或DC300V~880V或DC24V(±10%)

   防雷等级            B级防雷

   机壳防水等级        IP65

   重量                约20kg

   体积（宽×高×深） 700×575×220

 二、一次原理图
