| 级数 | 单级 |
|---|---|
| 规格 | ISG20-160,ISG32-100(I),ISG32-125,ISG32 |
| 汽蚀余量 | 1~80（m） |
| 结构原理 | 喷射泵 |
| 轴功率 | 1~90 |
| 材质 | 铸铁 |
| 功率 | 15kw |
| 流量 | 1~800（m3/h） |
| 排出口径 | 50~800（mm） |
| 吸入口径 | 50~800（mm） |
| 性能 | 变频 |
| 扬程 | 1~500（m） |
| 用途 | 管道泵 |
| 转速 | 2900 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 1~30 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 伽利略 |
| 型号 | ISG型 |

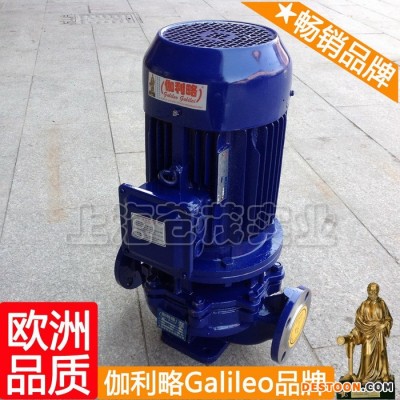

【ISG型立式离心式管道泵】产品
【ISG型立式离心式管道泵】产品简介：
ISG型立式单级离心式管道泵，是伽利略Galileo泵业科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
流量范围1.5～1200m3/h，扬程范围8～150m，分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同，设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。
【ISG型立式离心式管道泵】型号意义：
【ISG型立式离心式管道泵】工作条件：
1、 吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃，相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
【ISG型立式离心式管道泵】产品用途：
1. ISG立式离心式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2. IRG型立式热水管道泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3. GRG型立式高温管道泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4. IHG型立式不锈钢离心式管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5. YG型管道油泵，供输送汽油、油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
6. IHGB型立式不锈钢防爆型化工管道泵，适用于输送易燃性化工液体。
7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低转速管道泵，适用于环境噪声要求很低的场合及空调循环等。
【ISG型立式离心式管道泵】产品特点：
l、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心合于泵脚中心，增强了泵的运行稳定性和寿命。
2、安装方便。进出口径相同并在同一中心线上，可像阀门一样直接安装在管路任何部位。电机加上防雨罩可置于户外使用。泵设有安装底脚，以便泵的安装稳定：
3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承，并设有不停机加油装置，泵叶轮具有极好的动静平衡，运行无振动，改善使用环境。
4、无渗漏。轴封采用耐腐耐磨硬质合金机械密封，解决了离心泵填料严重渗漏问题，延长了使用寿命，确保了运行场地干净整洁：
5、维修方便。勿需拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行检修维护。
6、可根据现场使用条件，泵机可立式、卧式、多方式安装，依据流量扬程要求，采用并、串联方法，增加所需流量扬程。
【ISG型立式离心式管道泵】型谱图：
【ISG型立式离心式管道泵】性能参数：
【ISG型立式离心式管道泵】故障与排除：
| 故障现象 | 可能产生的原因 | 排除方法 |
| 1、水泵不出水 | a、进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。 | a、检查，去除阻塞物 |
| 2、水泵流量不足 | a、先按1.原因检查。 | a、先按1.排除 |
|
3、功率过大 | a、超过额定流量使用。 | a、调节流量关小出口阀门。 |
|
4、杂音振动 | a、管路支撑不稳。 | a、稳固管路 |
| 5、电机发热 | a、流量过大、超载运行。 | a、关小出口阀。 |
| 6、水泵漏水 | a、机械密封磨损。 | a、更换。 |
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，ISG型立式离心式管道泵性能参数、ISG型立式离心式管道泵使用场合、ISG型立式离心式管道泵材质要求、ISG型立式离心式管道泵结构、ISG型立式离心式管道泵安装尺寸以及ISG型立式离心式管道泵的价格等详情，请联系我们的营销部，电话：021-51029332、37515761，感谢您访问伽利略Galileo泵业网站【//www.camao.cn/】，我们一定会尽心尽力为您提供优质的服务。
木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。
以上价格含17%税，上海苍茂实业为一般纳税人只能开17%增值税专用发票，开票请提供开票资料。
售后服务承诺
1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。
2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（出厂价），并详细列出维保内容。
3.上海苍茂实业本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以最低成本价对设备进行维护。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
